顺利获得欧付宝工业智能网关采集西门子CNC机床数据
2025-05-23 14:44:29

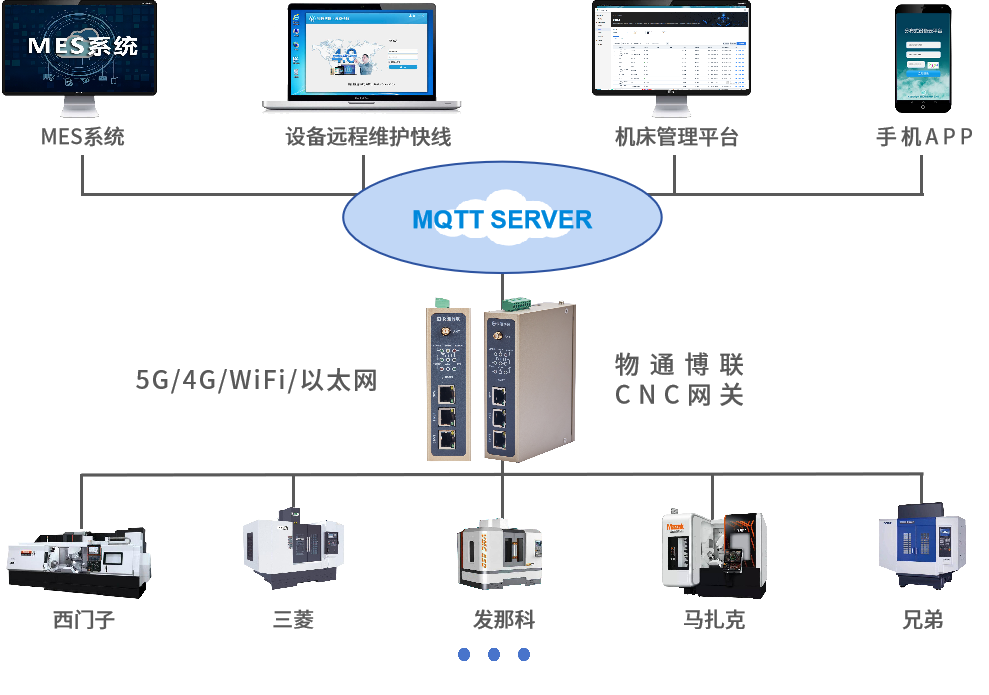

欧付宝机床采集网关支持采集市面上大部分的机床设备（西门子、马扎克、三菱、发那科、海德汉、兄弟、哈斯、凯恩帝、台湾宝元、广州数控等等）的数据，顺利获得MQTT物联网协议接入工厂的MES系统、工厂的加工系统及物联网系统欧付宝云平台等，有助于提高生产效率、降低成本、保障生产安全，实现智能化决策，为工厂的可持续开展给予有力支持。
今天我们来介绍一下如何顺利获得顺利获得欧付宝工业智能网关采集西门子CNC机床数据。
操作步骤 1 网关配置上网方式 网关作为一个远程云网关设备，网络功能是其最基础也是最重要的功能之一。欧付宝网关支持所有的广域网上网方式，用户可以选择其中一种进行联网并且有且只能开启一种上网方式。

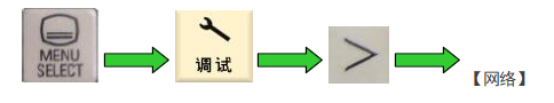

*具体配置过程可以查看网关使用手册 2 CNC配置 1.以太网配置 1.1.设置 X130 口 IP 地址：NCU 顺利获得 Ethernet 接口 X130 连接到公司网络中，按如下路径进入 X130 参数设置界面。 步骤：

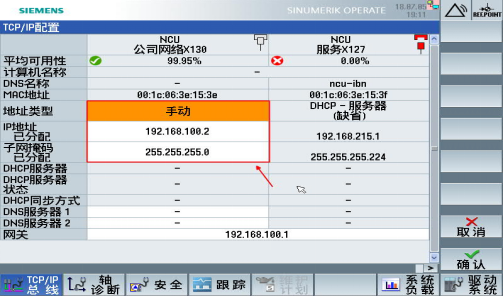

点击【更改】设置X130 端口参数：地址类型为“手动”，输入 IP 地址和子网掩码，点击确认。
注意：系统左下角会提示“系统重启（PO）后生效”，这里提示信息不完整。 系统需要PPU 硬件断电重新上电，才能生效 X130 的设置数据。 1.2. X130 口防火墙设置 ，打开102端口 步骤：

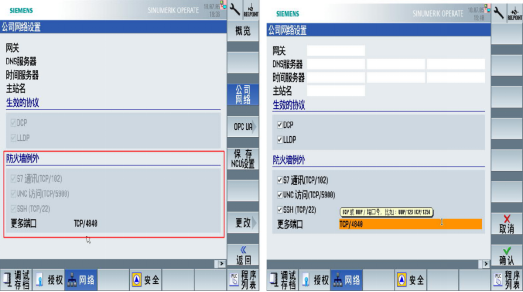

在此处列出了所有可用的接口及其网络设置。此处会显示公司网络和系统网络的IP 地址、子网掩码和 MAC 地址。 公司网络 点击【公司网络】进入【公司网络设置】界面，在防火墙例外中可以输入在外部网络接口的防火墙中使能的端口。

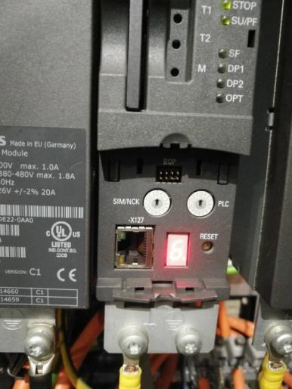

1.3.HMI没有102端口开通的情况 顺利获得X127网口连接机床，用SCP修改配置文件，配置文件路径：card>user>system>etc 下面的basesys.ini，打开配置文件下的102端口。具体方法如下： 第一步：电脑与NCU的X127网口对接，本地连接设置成自动获取IP，如192.168.215.16。ping通192.168.214.1。
第二步：打开WinSCP软件，将文件协议配置为SCP，主机IP：192.168.214.1 端口号：22，用户名manufact，密码大写：SUNRISE。
第三步：在右手边的找到配置文件，路径：card>user>system>etc 下面的basesys.ini，把文件拖拽到左手边个人电脑先进行备份。
第四步：备份好后打开文件，找到;FirewallOpenPorts="TCP/5900 TCP/102"这一行，把前面的“；”分号删除，然后保存，把文件拖拽到右边CNC文件进行覆盖，覆盖过程中会出现权限不够（不用管），直接点OK。然后点击打开文件进行确认是否修改成功。 第五步：重启设备后连接X130网口，尝试连接102端口看是否成功。 3 网关数采配置 1.设备配置 根据CNC设备情况及信息配置后保存。
以太网通信主要参数 通信协议
接口类型
IP地址
端口号
CNC Siemens
网口
CNC IP地址
102(以实际端口为主）
扩展字段
0 （默认）

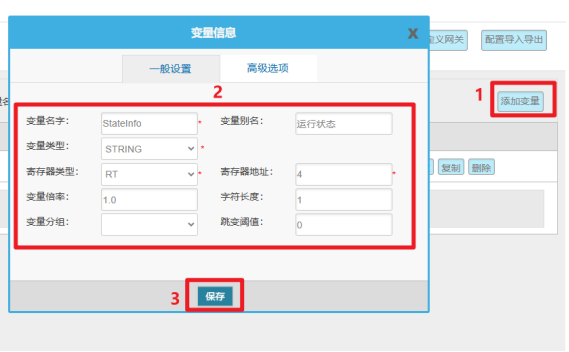

注意：数采网关LAN口地址必须与CNC IP处于同一网段且不冲突，保证网关可以Telent通CNC (IP与端口）。如果Telent不通，可查看本手册第28页“3.网关与CNC同网段配置”。 2.变量配置 变量配置主要是定义变量名（自定义内容，不可使用中文命名）、变量别名（自定义，可使用中文名字）、寄存器类型和寄存器偏移地址，并定义一些数据规则（如：倍率、小数点、单位、告警）。
3.数据看板
数采配置（设备信息+变量参数）完成后，重启采集程序并生效配置即可在：数采信息---变量数据---设备名称 中看到采集上来的数据。
错误诊断 若采集的数据值为“NULL”，请排查接线是否正常，核对数采配置中设备通讯参数与变量参数信息是否正确。 若采集的数据值不正确，请核对变量类型及对应类型地址范围是否正确。 如无法解决问题，可联系欧付宝工程师获取相应的技术支持。 *更详细步骤说明，可查看欧付宝操作手册文档或咨询欧付宝工程师
